Özellikleri
Nominal gerilimi 4.5 V ~ 24 V, düşük limit gerilim 3,5 V,
Çalışma sıcaklığı aralığı -55 ℃ ~ 150 ℃,
300 mA'ya kadar nominal çıkış (sink) akımı, doğrudan DC motor (fan) bobinini çalıştırabilir,
Özel tasarım, sensörün mantıksal yarış durumu bağışıklığına, daha kısa bir geçiş süresine ve iyi bir anahtarlama duyarlılığına sahip olmasını sağlar,
Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,
Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.
Genel Bakış

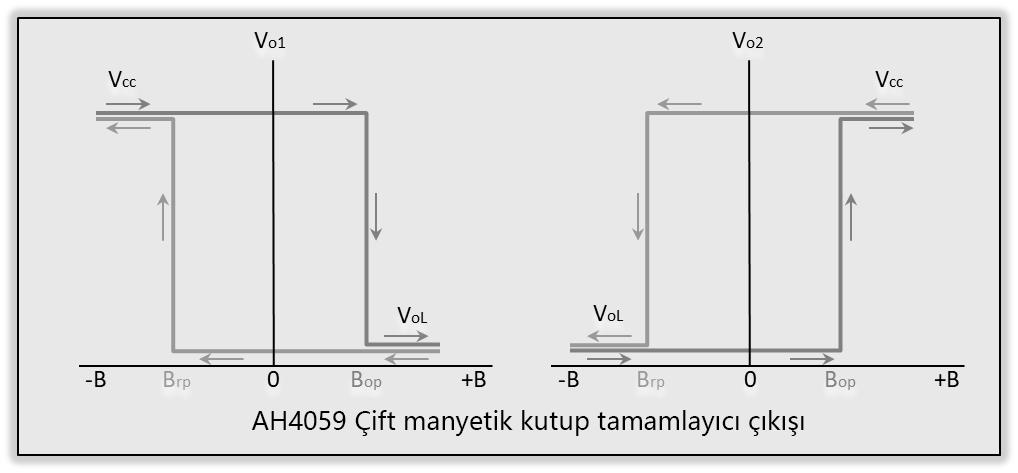

Tamamlayıcı çıkış anahtarı Hall sensörünün her iki ucundaki AH4059 çift manyetik kutup, Mıknatıs S kutup sensör işareti yüzeyine bakar ve sensöre yaklaştığında (B≥Bop), VO1 çıkışı düşük olur, VO2 çıkışı yüksek seviyede olur. Mıknatıs N kutup sensör işareti yüzeyine dönük ve sensöre yaklaştığında (B ≤ Brp), VO1 çıkış terminali yüksek bir seviyeye ulaşır, VO2 çıkışı düşük olur. Stabil histerezis (Bh = Bop-Brp) sensör anahtarı durumunun dengeli olmasını sağlar.
İşlevsel Blok Diyagramı
AH4059 Hall sensörü, çift kutuplu bir manyetik alan ile uyarılmış tamamlayıcı çıkış anahtarı tipi Hall entegre devredir. Tamamlayıcı çıkış Kilitli Hall sensörü özellikle çift bobinli doğru akım fanı motorları, hız ölçümü ve dönüş kontrolü için uygundur. Sensör yongası entegre bant aralığı referans gerilim kaynağı, Hall Voltaj üreteci, sinyal amplifikatörü, histerezis kontrolörü, ters voltaj koruma diyotu ve açık kolektör çıkış sürücü devresi ünitesinin iki tamamlayıcı çıkışında 300mA'a kadar bir akım oluşabilir. Mükemmel bant genişliği gerilim kaynağı, sensörün geniş bir sıcaklık aralığında tutarlı bir hassasiyetle korunmasını sağlar. Ters gerilim koruma diyotu, ters güç arızasını önler.
Limit parametreleri
Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
Depolama sıcaklığı | Ts | -55 | 150 | ℃ |
Besleme gerilimi | VCC | 3.5 | 28 | V |
Çıkış kesme voltajı | VO(off) | — | 25 | mW |
Manyetik indüksiyon | B | Sınırsız | Sınırsız | mT |
Çıkış akımı | IO | — | 500 | mA |
Statik derece
İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük
Çalışma koşulları
Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
Besleme gerilimi | VCC | 4.5 | 24 | V |
Çalışma sıcaklığı | Ta | -25 | 85 | ℃ |
Çıkış akımı | IO | — | 300 | mA |
Elektriksel özellikler
Parametreler | Sembol | Test koşulları | Tipik değer | Maksimum değer | Birim |
Düşük çıktı | VOL | VCC1=4.5, VCC2=24V, IO=25mA, B≥BOP | 0.2 | 0.4 | V |
Çıkış yüksek seviyesi | VOH | VCC1=4.5, VCC2=24V, IO=25mA, B≤BRP | 23.5 | 24 | V |
Çıkış kaçağı akımı | IOH | VCC2=24V,VCC1 Açık devre | 0.1 | 10 | μA |
Güç kaynağı akımı | ICC | VCC1=24V,Vo Açık devre | 6 | 12 | mA |
Çıkışın yükselen kenarı | tR | VCC1=VCC2=12V,RL=1.2kΩ, CL=20pF | 125 | 150 | μs |
Çıkış düşen kenarı | tF | 60 | 80 | ms |
Manyetik parametreler
Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA
Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
Çalışma noktası | BOP | — | 4 | 7 |
Bırakma noktası | BRP | -8 | -4 | — |
Vurma| çalışma noktası - bırakmanoktası| | BH︱BOP-BRP︱ | 3 | - | 14 |
Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).
Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.

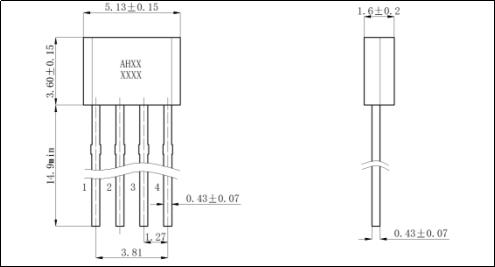

Paketin ana hatları
TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)

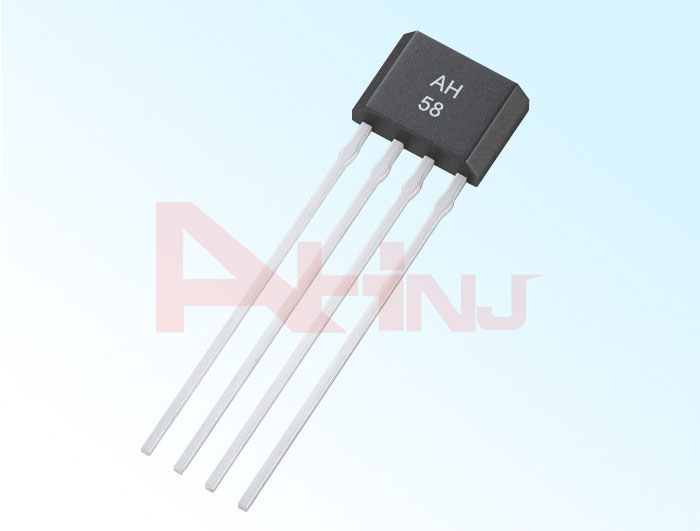

İşaretleme
Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir
