Liner Hall Sensörü AH3511

◆ Özellikleri

Nominal çalışma voltajı 4.5 V～6 V,

Çalışma sıcaklığı aralığı -40 ℃ ~ 125 ℃,

Artı eksi besleme gerilimi arasındaki gerilim çıkışı, nominal çıkış akımı 6 mA,

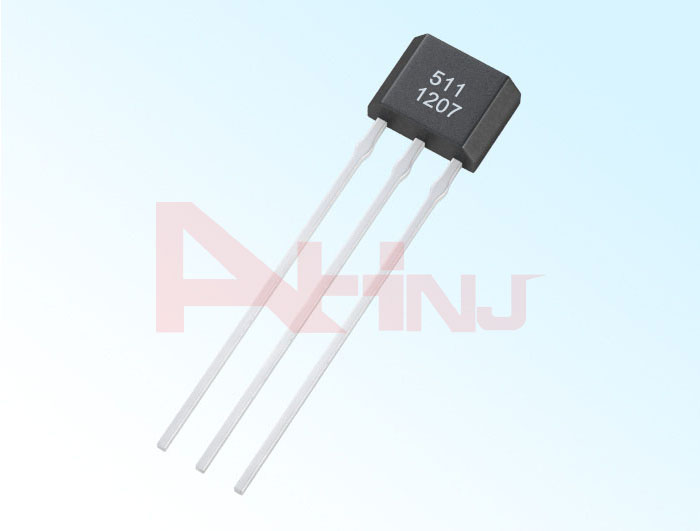

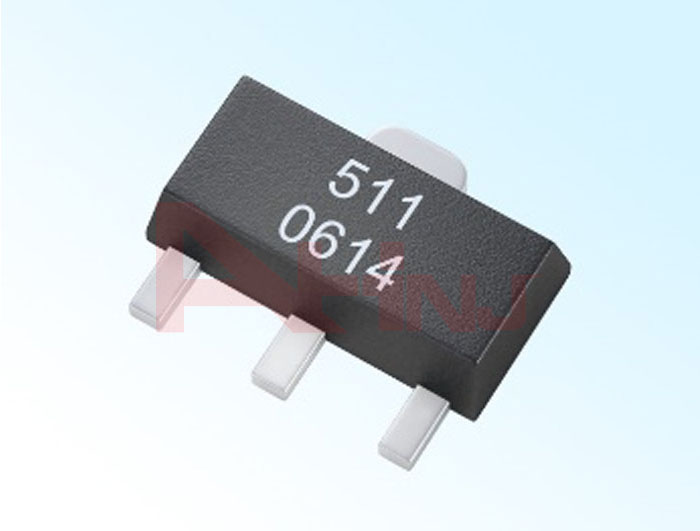

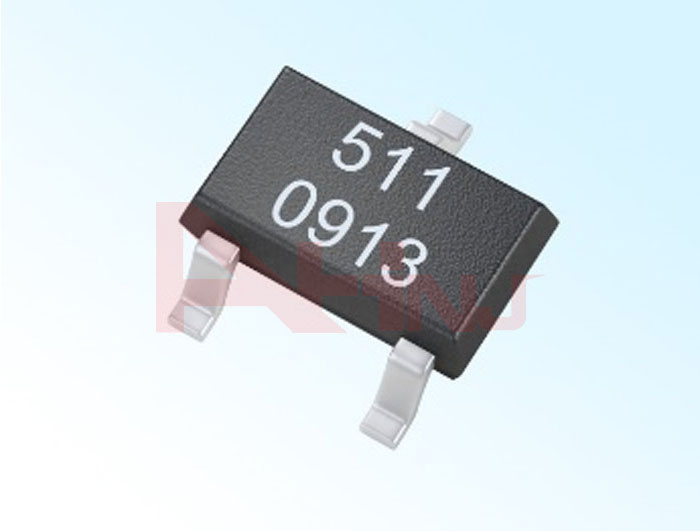

Aralarında seçim yapabileceğiniz çeşitli paketler ve ambalajlar vardır,

Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,

Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.

Şimdi Sor Sonraki Ürün

ÜRÜN DETAYLARI

◆ Genel Bakış

ensör, manyetik indüksiyon yoğunluğunun artması sırasında doğrusal bölge / doğrusal olmayan bölge / satürasyon bölgesinden geçer: Sensörde herhangi bir mıknatıs olmadığında (B = 0), sensör çıkışı besleme voltajı Vcc'nin yarısıdır (Vcc / 2). Mıknatıs N kutup sensör işareti yüzeyine bakar ve yavaş yavaş yaklaşır (B → -∞), sensör çıkış voltajı düşmeye başlar. Doygunluk durumuna eriştikten sonra gerilim, manyetik alanın artmasıyla birlikte azalmaz. Mıknatıs S kutup sensör işareti yüzeyine bakar ve yavaş yavaş yaklaşır (B → + ∞), sensör çıkış voltajı artmaya başlar. Doygunluk gerilimi artık manyetik alan arttıkça artmaz. Liner Hall sensörü manyetik dönüşüm karakterleri aşağıdaki gibi gösterilir.

◆ İşlevsel Blok Diyagramı

AH3511 Liner Hall sensörü, bir analog sinyal çıkışlı Hall entegre devresidir, çıkış voltajı, manyetik alanın kuvvetine bağlı olarak değişir. Sensör yongasının dahili gerilimi koruyucusu, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üretecisi, sinyal amplifikatörü vb devreleri vardır. Voltaj regülatörünün sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil sıcaklık aralığında olmasını sağlamaya yarar. Ters voltaj koruma devresi, sensörün ters voltajla hasar görmesini önler.

◆Limit parametreleri

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Depolama sıcaklığı	Ts	-55	175	℃
Besleme gerilimi	V_CC	4.0	6.0	V
Manyetik indüksiyon	B	Sınırsız	Sınırsız	mT

◆Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük

◆Çalışma koşulları

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Besleme gerilimi	V_CC	4.5	5.5	V
Çalışma sıcaklığı	Ta	-25	85	℃
Çıkış akımı	I_O	—	3	mA

◆Elektriksel özellikler

Parametreler	Sembol	Test koşulları	Minimum değer	Tipik değer	Maksimum değer	Birim
Statik voltaj	V_O	V_CC=5V	2.3	2.5	2.7	V
Statik voltaj kayması	△V	V_CC=5V，T_A=125℃	-15	0	15	mV
Güç kaynağı akımı	I_CC	V_CC=5V	3	5	8	mA
Duyarlılık	S	V_CC=5V，T_A=25℃	26	30	34	mV/mT
Hassasiyet sıcaklık kayması	T_C	T çalışma sıcaklığı aralığı, 25 ℃ hassasiyeti	0.06	0.12	0.18	℃/%
Doğrusal alan	L	-	-80	-	+80	mT
