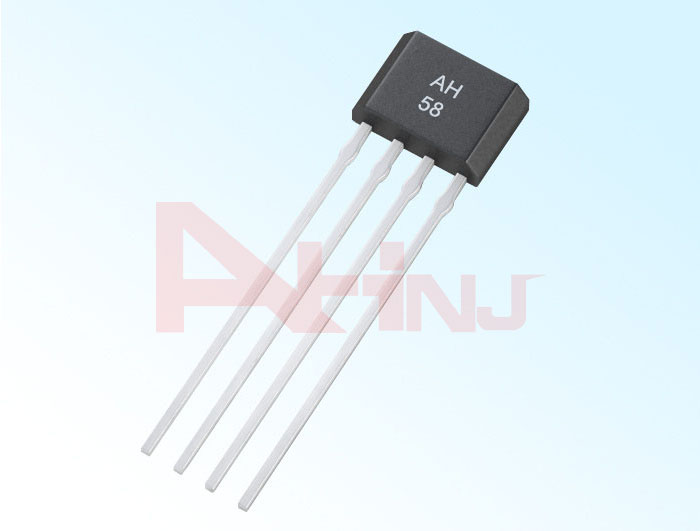

Kilitli Hall Sensörü AH4158
  • Kilitli Hall Sensörü AH4158
Kilitli Hall Sensörü AH4158

Kilitli Hall Sensörü AH4158

ÜRÜN DETAYLARI

Genel Bakış

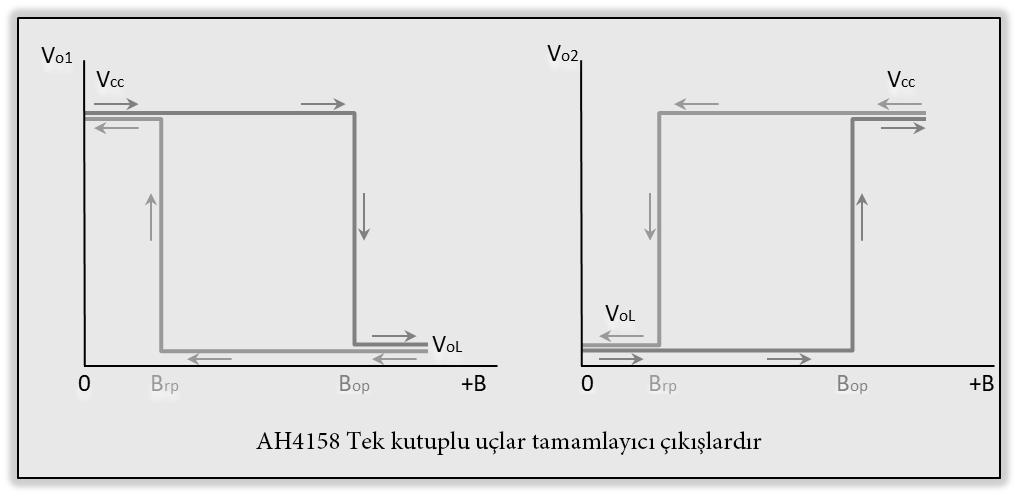

AH4158 tek kutuplu tamamlayıcı çıkış anahtarının her iki ucunda Hall sensörü vardır. Mıknatıs S kutup sensör işareti yüzeyine bakar ve sensöre yaklaştığında (B≥Bop), VO1 çıkışı düşük, VO2 çıkışı yüksek seviyede olur. Mıknatıs sensörden uzak olduğunda (B ≤ Brp), VO1 çıkış terminali yüksek bir seviye, VO2 çıkışı düşük seviyede olur. Stabil histerezis (Bh = Bop-Brp) sensör anahtarı durumunun dengeli olmasını sağlar. AH4158 manyetik dönüşüm karakteristik eğrisi resimdeki gibidir:

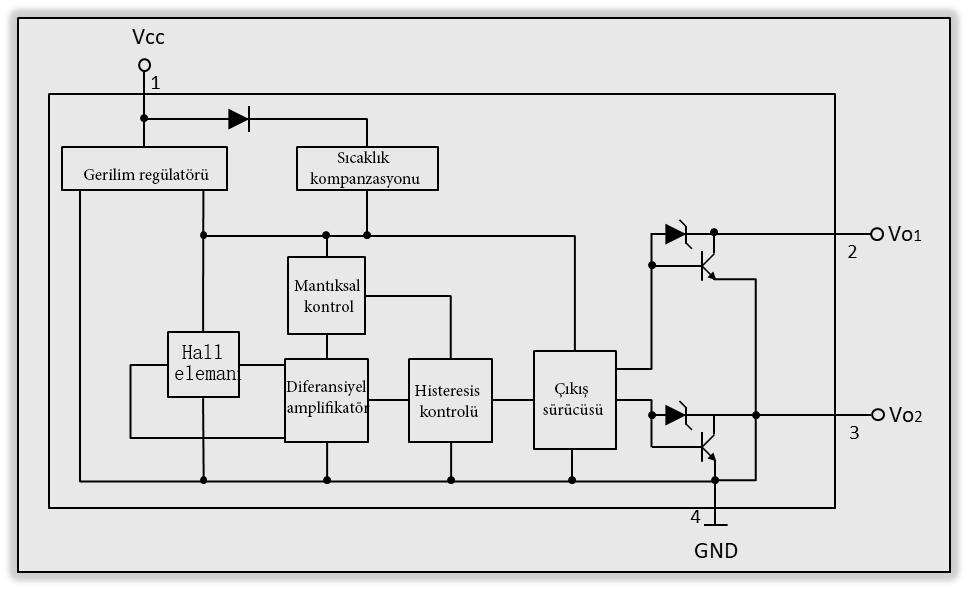

İşlevsel Blok Diyagramı

33.jpgAH4158 Hall sensörü, Tek kutuplu bir manyetik alan ile uyarılmış tamamlayıcı çıkış anahtarı tipi Hall entegre devredir. Tamamlayıcı çıkış Kilitli Hall sensörü özellikle çift bobinli doğru akım fanı motorları, hız ölçümü ve dönüş kontrolü için uygundur. Sensör yongası entegre bant aralığı referans gerilim kaynağı, Hall Voltaj üreteci, sinyal amplifikatörü, histerezis kontrolörü, ters voltaj koruma diyotu ve açık kolektör çıkış sürücü devresi ünitesinin iki tamamlayıcı çıkışında 300mA'a kadar bir akım oluşabilir. Mükemmel bant genişliği gerilim kaynağı, sensörün geniş bir sıcaklık aralığında tutarlı bir hassasiyetle korunmasını sağlar. Ters gerilim koruma diyotu, ters güç arızasını önler.

Limit parametreleri

ParametrelerSembolMinimum değerMaksimum değerBirim
Depolama sıcaklığıTs-55150
Besleme gerilimiVCC3.528V
Çıkış kesme voltajıVO(off)25mW
Manyetik indüksiyonBSınırsızSınırsızmT
Çıkış akımıIO500mA

Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük

Çalışma koşulları

ParametrelerSembolMinimum değerMaksimum değerBirim
Besleme gerilimiVCC4.524V
Çalışma sıcaklığıTa-2585
Çıkış akımıIO300mA

Elektriksel özellikler

ParametrelerSembolTest koşullarıTipik değerMaksimum değerBirim
Düşük çıktıVOLVCC1=4.5, VCC2=24V, IO=25mA, BBOP0.20.4V
Çıkış yüksek seviyesiVOHVCC1=4.5, VCC2=24V, IO=25mA, BBRP23.524V
Çıkış kaçağı akımıIOHVCC2=24V,VCC1 Açık devre0.110μA
Güç kaynağı akımıICCVCC1=24V,Vo Açık devre612mA
Çıkışın yükselen kenarıtRVCC1=VCC2=12V,RL=1.2kΩ,    CL=20pF125150μs
Çıkış düşen kenarıtF6080ms

Manyetik parametreler

Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA

ParametrelerSembolMinimum değerMaksimum değerBirim
Çalışma noktasıBOP107
Bırakma noktasıBRP35
Vurma| çalışma noktası - bırakmanoktası|BHBOP-BRP3-14

Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).

Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.

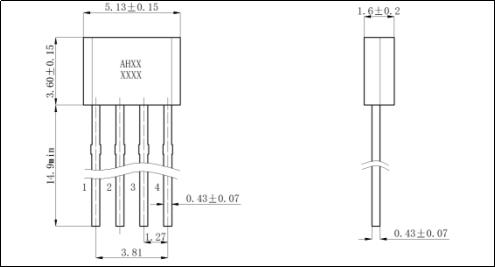

Paketin ana hatları

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)


Not: Paketin anahattında, 1 nolu pim VCC, 2 nolu pim GND, 3 nolu pim çıktıdır.

İşaretleme

Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir
