◆ Özellikleri
Nominal çalışma voltajı 4.5 V~6 V,
Çalışma sıcaklığı aralığı -40 ℃ ~ 125 ℃,
Artı eksi besleme gerilimi arasındaki gerilim çıkışı, nominal çıkış akımı 6 mA,
Aralarında seçim yapabileceğiniz çeşitli paketler ve ambalajlar vardır,
Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,
Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.
◆ Genel Bakış
ensör, manyetik indüksiyon yoğunluğunun artması sırasında doğrusal bölge / doğrusal olmayan bölge / satürasyon bölgesinden geçer: Sensörde herhangi bir mıknatıs olmadığında (B = 0), sensör çıkışı besleme voltajı Vcc’nin yarısıdır (Vcc / 2). Mıknatıs N kutup sensör işareti yüzeyine bakar ve yavaş yavaş yaklaşır (B → -∞), sensör çıkış voltajı düşmeye başlar. Doygunluk durumuna eriştikten sonra gerilim, manyetik alanın artmasıyla birlikte azalmaz. Mıknatıs S kutup sensör işareti yüzeyine bakar ve yavaş yavaş yaklaşır (B → + ∞), sensör çıkış voltajı artmaya başlar. Doygunluk gerilimi artık manyetik alan arttıkça artmaz. Liner Hall sensörü manyetik dönüşüm karakterleri aşağıdaki gibi gösterilir.
◆ İşlevsel Blok Diyagramı
AH496B Liner Hall sensörü, bir analog sinyal çıkışlı Hall entegre devresidir, çıkış voltajı, manyetik alanın kuvvetine bağlı olarak değişir. Sensör yongasının dahili gerilimi koruyucusu, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üretecisi, sinyal amplifikatörü vb devreleri vardır. Voltaj regülatörünün sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil sıcaklık aralığında olmasını sağlamaya yarar. Ters voltaj koruma devresi, sensörün ters voltajla hasar görmesini önler.
◆Limit parametreleri
Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
Depolama sıcaklığı | Ts | -55 | 175 | ℃ |
Besleme gerilimi | VCC | 4.0 | 10.0 | V |
Manyetik indüksiyon | B | Sınırsız | Sınırsız | mT |
◆Statik derece
İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük
◆Çalışma koşulları
Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
Besleme gerilimi | VCC | 4.5 | 10 | V |
Çalışma sıcaklığı | Ta | -25 | 125 | ℃ |
Çıkış akımı | IO | — | 6 | mA |
◆Elektriksel özellikler
Parametreler | Sembol | Test koşulları | Minimum değer | Tipik değer | Maksimum değer | Birim |
Statik voltaj | VO | VCC=5V | 2.3 | 2.5 | 2.7 | V |
Statik voltaj kayması | △V | VCC=5V,TA=125℃ | -15 | 0 | 15 | mV |
Güç kaynağı akımı | ICC | VCC=5V | 3 | 5 | 8 | mA |
Duyarlılık | S | VCC=5V,TA=25℃ | 26 | 30 | 34 | mV/mT |
Hassasiyet sıcaklık kayması | TC | T çalışma sıcaklığı aralığı, 25 ℃ hassasiyeti ile karşılaştırıldığında | 0.06 | 0.12 | 0.18 | ℃/% |
Doğrusal alan | L | - | -80 | - | +80 | mT |
Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).
Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.
◆ Paketin ana hatları

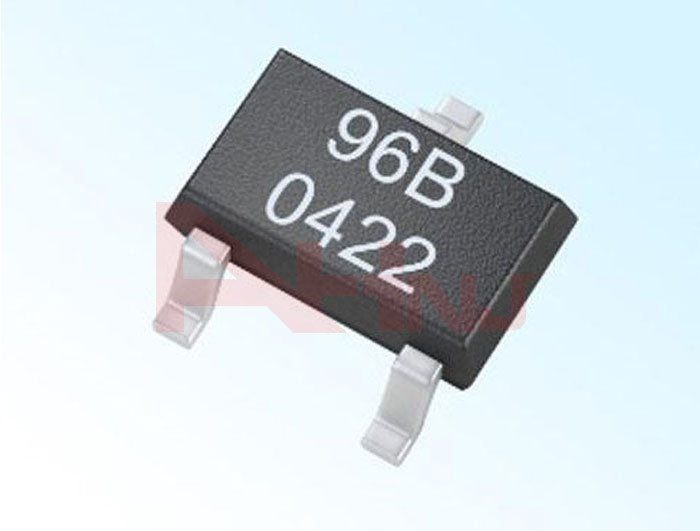

SOT23-3L (M tipi) paket diyagramı (milimetre cinsinden)

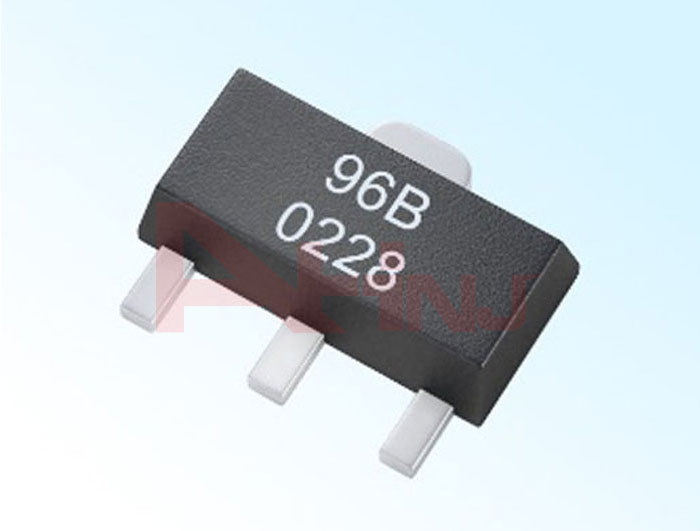

SOT89-3L (S tipi) paket (milimetre cinsinden)

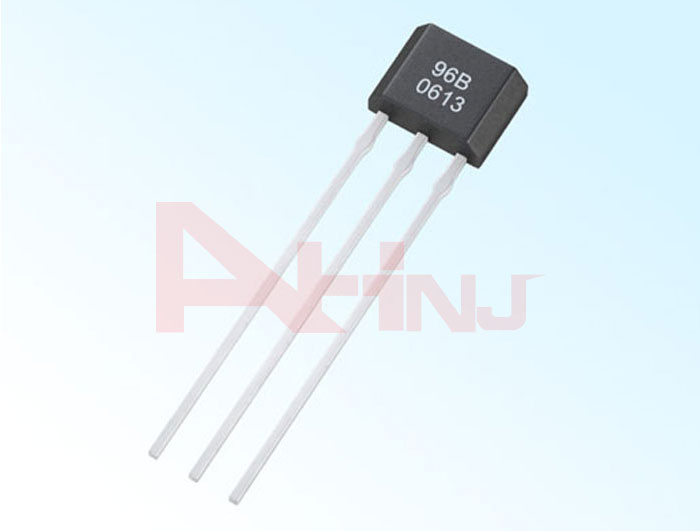

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)
Not: Paketin anahattında, 1 nolu pim CC, 2 nolu pim GND, 3 nolu pim çıktıdır.
İşaretleme
Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir, XXXX hattı ürün parti numarasını belirtir.
