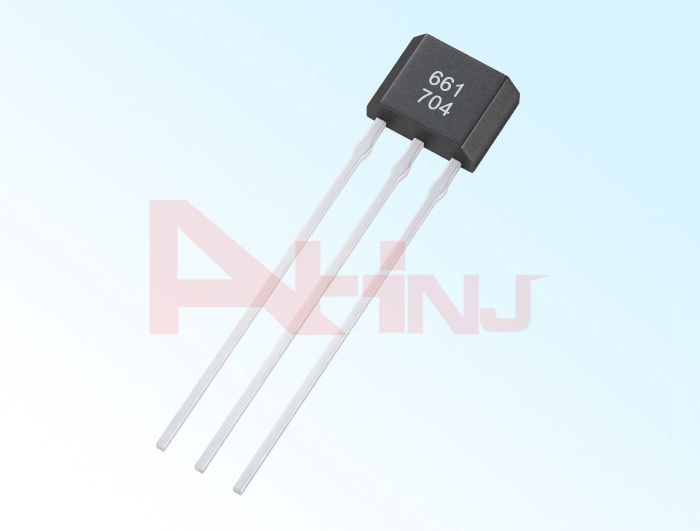

Mikroelektronik Hall Sensörü AH3661

◆Özellikleri

Mikro güç tasarımı,

Nominal çalışma voltajı 2.4V ~ 5.5V,

Tam manyetik kutup çalışması, N kutup veya S kutupuna bakılmaksızın uyarma manyetik alanı, yüksek manyetik duyarlılık, pozitif ve negatif manyetik geçiş noktası yüksekliği simetrisi,

Dahili dinamik ofset gerilim kompanzasyon devresi, yüksek sıcaklık kararlılığı, anahtarlama noktası kayması küçük, mekanik stres ve termal stres direnci,

Güç tüketimi 2.75V güç kaynağında sadece 8μW,

Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.

Şimdi Sor Sonraki Ürün

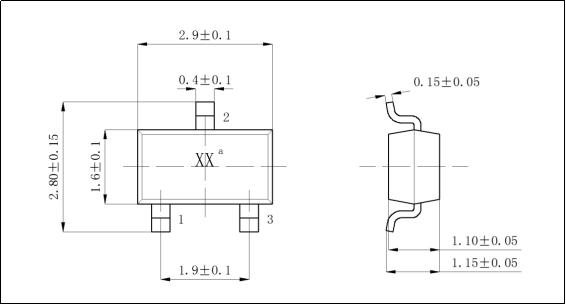

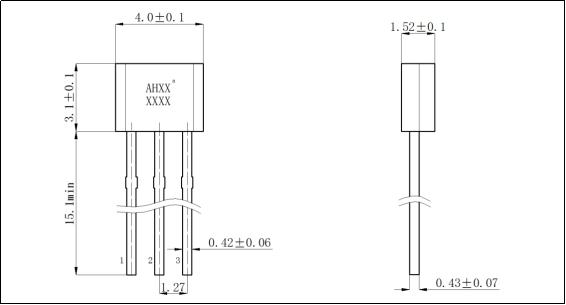

ÜRÜN DETAYLARI

◆ Genel Bakış

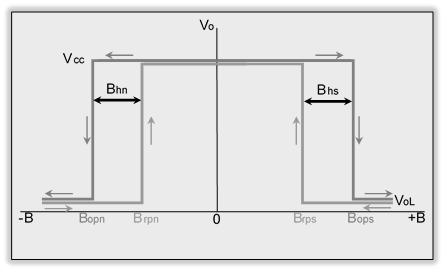

AH3661, tam kutuplu bir mikro güç yüksek hassasiyetli Hall sensörüdür. Özel olarak tasarlanmış devre, sensörün tam manyetik kutuplara (yani, S kutuplu veya N kutuplu olmasına bakılmaksızın) sahip olduğu manyetik alan uyarma fonksiyonuna, mükemmel pozitif ve negatif manyetik anahtar simetri, çok küçük bir ortalama güç tüketimi gibi özelliklere sahiptir. Mıknatıs (S kutbuna veya N kutba bakılmaksızın) sensöre yaklaştığında (︱B︱≥︱Bop︱), sensör çıkışı düşük olur. Mıknatıs sensörden uzakta olduğunda (︱B︱≤︱Brp︱), sensör çıkışı yüksek olur. Stabil histerezis (Bhx = ︱Bopx-Brpx︱), sensör anahtarı durumunun dengeli olmasını sağlar. Sensörün manyetik akım dönüştürme karakteristik eğrisi aşağıdaki gibi gösterilir:

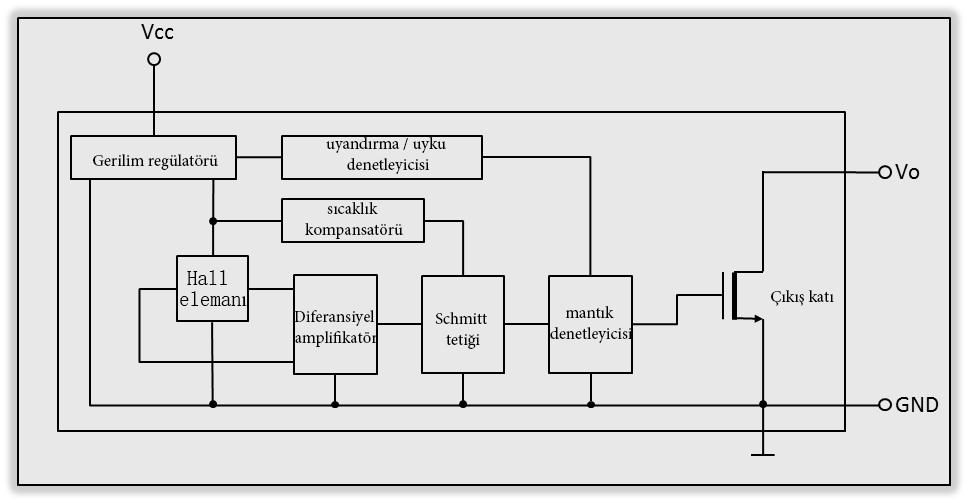

◆ İşlevsel Blok Diyagramı

Sensör çipi bir voltaj regülatörü, Hall voltaj üreteci, dinamik ofset voltaj kompansatörü, sıcaklık kompansatörü, uyandırma / uyku denetleyicisi, diferansiyel amplifikatör, Schmitt tetiği, mantık denetleyicileri ve açık devre çıkış sürücüleri vardır.

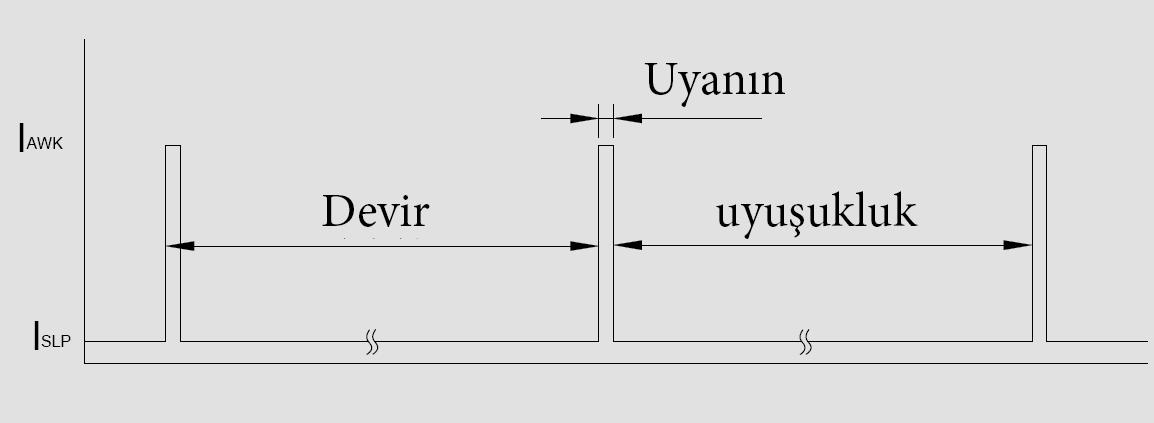

◆Uyku çevrimi

Ürün yongası yerleşik uyandırma / uyku saati kontrol devresi, uyandırma / uyku çevrimi süresi şekildeki gibi gösterilir.

◆Limit parametreleri

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Depolama sıcaklığı	Ts	-55	150	℃
Besleme gerilimi	V_CC	2.4	7	V
Çıkış kesme voltajı	p_d	—	300	mW
Manyetik indüksiyon	B	Sınırsız	Sınırsız	mT
Çıkış akımı	I_O	—	5	mA

◆Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük

◆Çalışma koşulları

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Besleme gerilimi	V_CC	2.4	5.5	V
Çalışma sıcaklığı	Ta	-40	85	℃
Çıkış akımı	I_O	—	5	mA

◆ Elektriksel özellikler

Parametreler	Sembol	Test koşulları	Tipik değer	Maksimum değer	Birim
Düşük çıktı	V_OL	V_CC₁= V_CC₂=2.75V， I_O=1mA， B≥B_OP	0.1	0.25	V
Uyanın Güç tüketimini	I_AWK	Uyanın，V_CC1=2.75V，V_o Açık yol	3	5	mA
Uyku güç tüketimi	I_SLP	Uyku，V_CC1=2.75V，V_o Açık yol	2	4	μA
Ortalama güç tüketimi	I_AVG	V_CC1=2.75V，V_o Açık yol	3	5	μA
Uyanın zaman	t_AWV	V_CC1= 4V，R_L=200Ω，V_o Açık yol	125	150	μs
Devir	t_P	V_CC1= 4V，R_L=200Ω，V_o开路	60	180	ms
Çalışma döngüsü	f_d	V_CC1= 4V，R_L=200Ω，V_o开路	0.05	—	%

◆Manyetik parametreler

Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
S kutuplu Çalışma noktası	B_OPS	—	3	4
N kutuplu Çalışma noktası	B_OPN	－4	-3	—
S kutuplu Bırakma noktası	B_RPS	0.5	1.5	—
N kutuplu Bırakma noktası	B_RPN	—	-1.5	－0.5
Vurma\| çalışma noktası - bırakmanoktası\|	B_HX	—	1	2
