◆ Özellikler
Nominal gerilimi 4.5 V ~ 24 V, düşük limit gerilim 3,5 V,
Çalışma sıcaklığı aralığı -40 ℃ ~ 150 ℃,
Nominal çıkış (sink) akım 25 mA, maksimum çıkış (sink) akım 50 mA,
Anahtarın yanıt süresi yaklaşık 1μs, DC'nin çalışma frekansı ~ 100 kHz,
Çalışma noktasının ve bırakma noktasının sıcaklık sıçraması küçük,
Aralarında seçim yapabileceğiniz çeşitli paketler ve çeşitli ambalajlar vardır,
Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,
Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.
◆ Genel Bakış
Mıknatıs S kutup sensör işareti yüzeyine bakar ve sensöre yaklaştığında (B≥BOP), sensör çıkışı düşük olur. Mıknatıs sensörden uzakta olduğunda (B ≤ BRP), sensör çıkışı yüksek olur. Mıknatıs N kutbu sensör işareti yüzeyine baktığında, sensör yanıt vermez. Sabit histerezis (BH = | BOP-BRP |) sensör anahtarı durumunun sabit kalmasını sağlar. Sensörün manyetik akım dönüştürme karakteristik eğrisi aşağıdaki gibi gösterilir:
◆ İşlevsel Blok Diyagramı
AH3141 Unipolar Hall sensörü, tek kutuplu uyarımlı tek uçlu, dijital çıkışlı bir entegre devredir. Sensör yongasının dahili gerilimi koruyucusunda, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üreteci, sinyal yükselteçleri, schmitt tetikleyicisi ve açık kolektör çıkış devresi gibi devreler vardır. Voltaj regülatörünün sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil sıcaklık aralığında olmasını sağlamaya yarar. Ters voltaj koruma devresi, sensörün ters voltajla hasar görmesini önler.
◆Limit parametreleri
| Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
| Depolama sıcaklığı | Ts | -55 | 175 | ℃ |
| Besleme gerilimi | VCC | 3.5 | 28 | V |
| Çıkış kesme voltajı | VO（off） | — | 300 | mW |
| Manyetik indüksiyon | B | Sınırsız | Sınırsız | mT |
| Çıkış akımı | IO | — | 50 | mA |
◆Statik derece
İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük
◆Çalışma koşulları
| Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
| Besleme gerilimi | VCC | 4.5 | 24 | V |
| Çalışma sıcaklığı | Ta | -40 | 150 | ℃ |
| Çıkış akımı | IO | — | 5 | mA |
◆Elektriksel özellikler
| Parametreler | Sembol | Test koşulları | Tipik değer | Maksimum değer | Birim |
| Düşük çıktı | VOL | VCC1=4.5， VCC2=24V， IO=25mA， B≥BOP | 0.2 | 0.4 | V |
| Çıkış yüksek seviyesi | VOH | VCC1=4.5， VCC2=24V， IO=25mA， B≤BRP | 23.5 | 24 | V |
| Çıkış kaçağı akımı | IOH | VCC2=24V，VCC1 Açık devre | 0.1 | 10 | μA |
| Güç kaynağı akımı | ICC | VCC1=24V，Vo Açık devre | 3.5 | 8 | mA |
| Çıkışın yükselen kenarı | tR | VCC1=VCC2=12V，RL=1.2kΩ， CL=20pF | 125 | 150 | μs |
| Çıkış düşen kenarı | tF | 60 | 80 | ms |
◆Manyetik parametreler
Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA
| Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
| Çalışma noktası | BOP | — | 10 | 12 |
| Bırakma noktası | BRP | 4 | 7 | — |
| Vurma| çalışma noktası - bırakmanoktası| | BH︱BOP-BRP︱ | 2 | 3.5 | 5 |
Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).
Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.
Not 3: M tipi (SOT23-3L) ürünün çalışma manyetik alanı N kutbuna dayanmaktadır.
◆ Paketin ana hatları

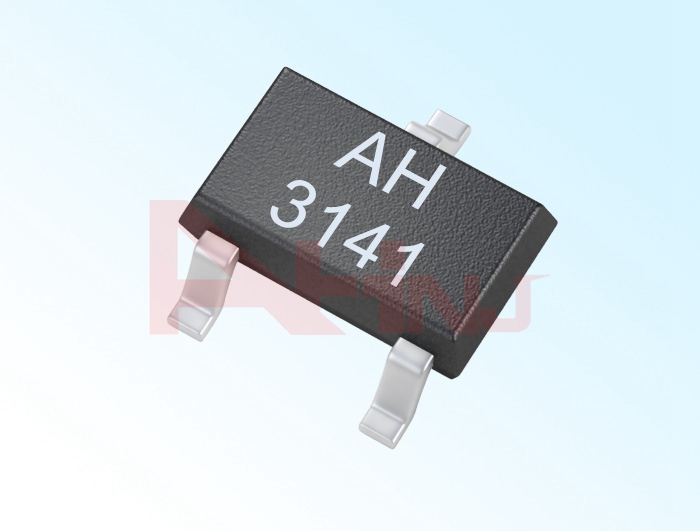

SOT23-3L (M tipi) paket diyagramı (milimetre cinsinden)

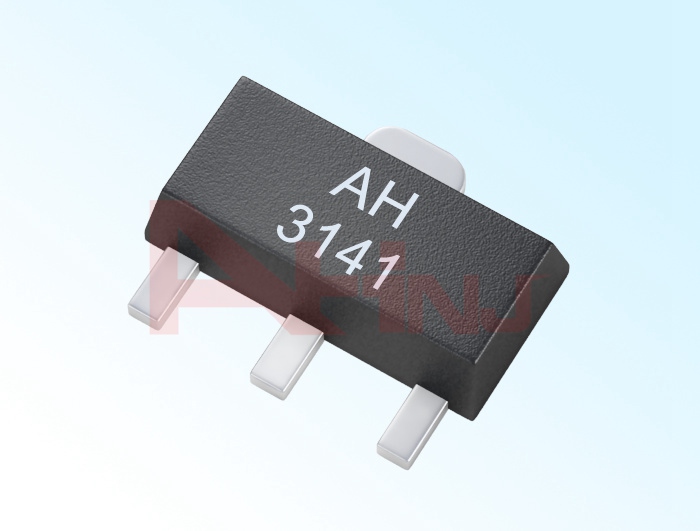

SOT89-3L (S tipi) paket (milimetre cinsinden)

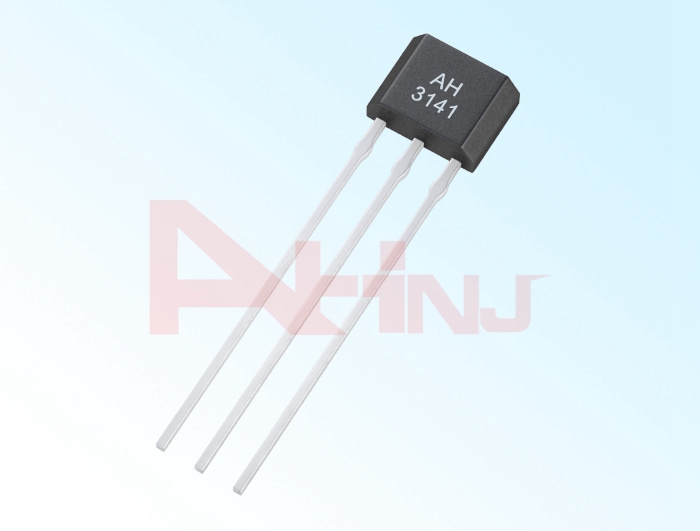

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)
Not: Paketin anahattında, 1 nolu pim VCC, 2 nolu pim GND, 3 nolu pim çıktıdır.
İşaretleme
Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir, XXXX hattı ürün parti numarasını belirtir.
nolu pim tanıma
M tipi: ürün işareti ile yüzleşir, lki nolu pim aşağı doğru, soldan saat yönünde, nolu pim numara 1,2,3.
