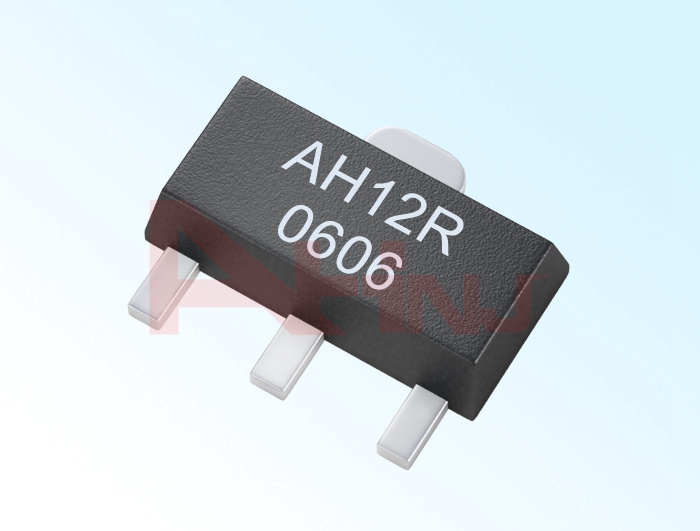

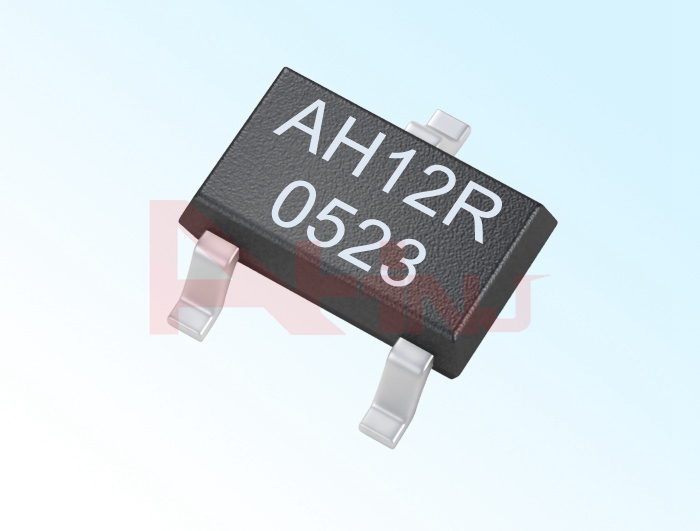

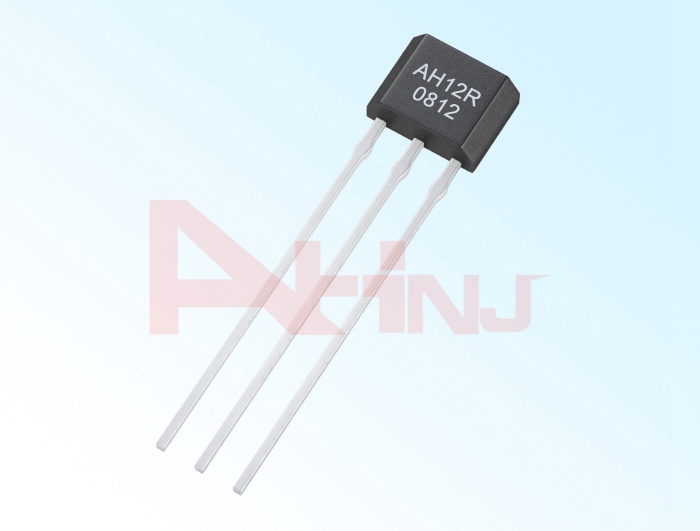

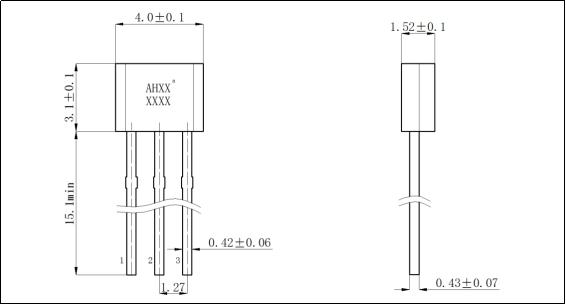

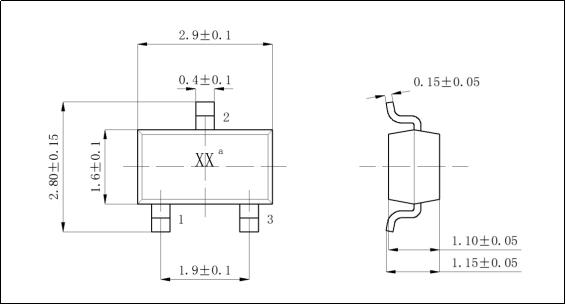

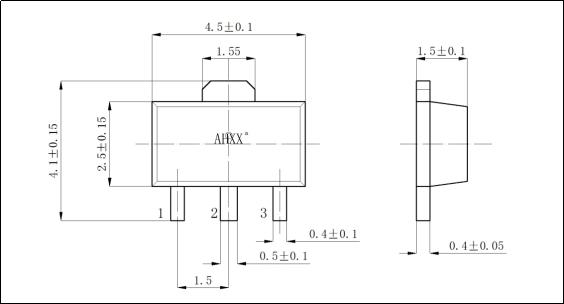

Kilitli Hall Sensörü AH3012R

Özellikleri

Nominal gerilimi 4.5 V ~ 24 V, düşük limit gerilim 3,5 V,

Çalışma sıcaklığı aralığı -55 ℃ ~ 150 ℃,

Nominal çıkış (sink) akım 25 mA, maksimum çıkış (sink) akım 50 mA,

Anahtarın yanıt süresi yaklaşık 1μs, DC'nin çalışma frekansı ~ 100 kHz,

Çalışma noktası ve bırakma noktası sıcaklık sıçraması küçük,

Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,

Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.

Şimdi Sor Sonraki Ürün

ÜRÜN DETAYLARI

Genel Bakış

Mıknatıs S kutup sensör yüzeyine bakacak ve sensöre yaklaştığında ( B ≥ Bop ), sensör çıkışı düşük olacaktır. Mıknatıs N kutup sensör işaretine bakacak ve sensöre yaklaştığında ( B |≥ Brp), sensör çıkışı yüksek olacaktır. Mıknatıs sensörden uzakta olduğunda (B = 0), sensör çıkış durumu kilitlenmiş olarak kalır. Çıkış durumunu değiştirmek için, zıt kutupsal bir manyetik alan uygulanmalıdır. AH3012R manyetik dönüşüm karakteristik eğrisi gösterildiği gibidir:

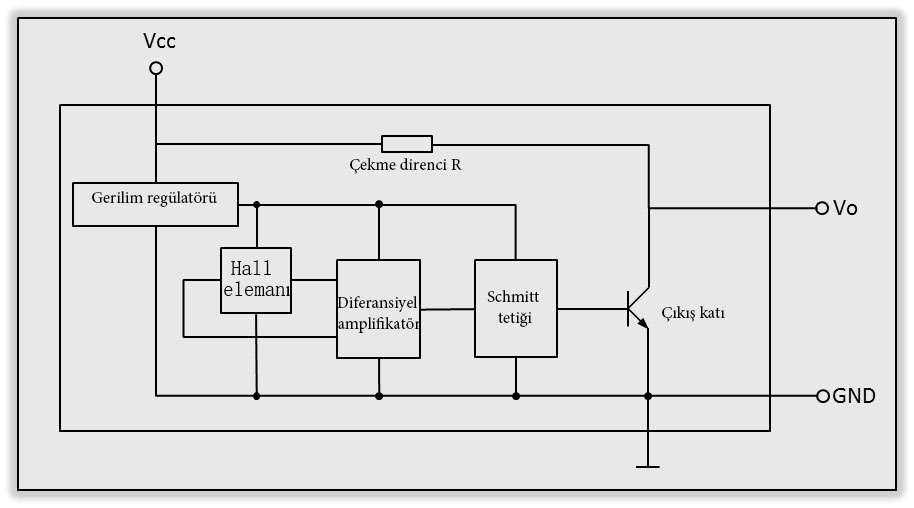

İşlevsel Blok Diyagramı

AH3012R Hall sensörü çift kutuplu uyarımdır, tek uçlu dijital çıkışlı entegre bir devredir. Çıkış sinyalinin bir mandal fonksiyonu vardır. Sensör yongasının dahili gerilimi koruyucusu, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üreteci, sinyal amplifikatörü, Schmitt tetiği, üzerinde çekme direnci ve açık kolektör çıkış devresi gibi devreler vardır. Voltaj regülatörünün ve sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil bir sıcaklık aralığında çalışmasını sağlamak için geriye doğru voltaj koruma devresi, sensörün ters voltaj hasarından kaçınmasını sağlar.

Limit parametreleri

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Depolama sıcaklığı	Ts	-55	175	℃
Besleme gerilimi	V_CC	3.5	28	V
Çıkış kesme voltajı	V_O（off）	—	300	mW
Manyetik indüksiyon	B	Sınırsız	Sınırsız	mT
Çıkış akımı	I_O	—	50	mA

Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük

Çalışma koşulları

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Besleme gerilimi	V_CC	4.5	24	V
Çalışma sıcaklığı	Ta	-55	150	℃
Çıkış akımı	I_O	—	8	mA

Elektriksel özellikler

Parametreler	Sembol	Test koşulları	Tipik değer	Maksimum değer	Birim
Düşük çıktı	V_OL	V_CC₁=4.5， V_CC₂=24V， I_O=25mA， B≥B_OP	0.2	0.4	V
Çıkış yüksek seviyesi	V_O_H	V_CC₁=4.5， V_CC₂=24V， I_O=25mA， B≤B_R_P	23.5	24	V
Çıkış kaçağı akımı	I_OH	V_CC2=24V，V_CC₁ Açık devre	0.1	10	μA
Güç kaynağı akımı	I_CC	V_CC1=24V，V_o Açık devre	3.5	8	mA
Çıkışın yükselen kenarı	t_R	V_CC1=V_CC2=12V，R_L=1.2kΩ， C_L=20pF	125	150	μs
Çıkış düşen kenarı	t_F	V_CC1=V_CC2=12V，R_L=1.2kΩ， C_L=20pF	60	80	ms

Manyetik parametreler

Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA

Parametreler	Sembol	Minimum değer	Maksimum değer	Birim
Çalışma noktası	B_OP	—	2.5	4
Bırakma noktası	B_R_P	4	-2.5	—
Vurma\| çalışma noktası - bırakmanoktası\|	B_H︱B_OP-B_RP︱	2.5	4	6
